AtariFA

CPU de remplacement pour le MPU Pinball Atari Génération 1.

Tous les jeux Génération 1 sont pris en charge :

Atarians - Time 200 - Airborne Avenger - Middle Earth - Space Riders

Caractéristiques principales :

- Remplacement 1:1 compatible avec les connecteurs de bord d'origine ( connecteurs supplémentaires disponibles )

- tous les composants 'externes' sont en THT pour un remplacement facile

- un FPGA en piggyback remplace le CPU, le ROM, le RAM et la plupart des CI logiques

- contrôle des Solenoid par MOSFET avec fusibles intégrés

- régulateur de tension intégré moderne

- des LED standard peuvent être utilisées à la place des ampoules

- carte son intégrée supplémentaire avec capacités de musique de fond wav/MP3

- capacités de test 'sur établi' via des cartes de test supplémentaires

- ESP32 intégré pour un accès et un contrôle faciles via Wi-Fi et l'application navigateur 'FAcontrol '

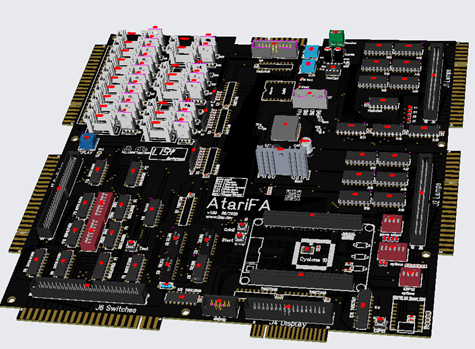

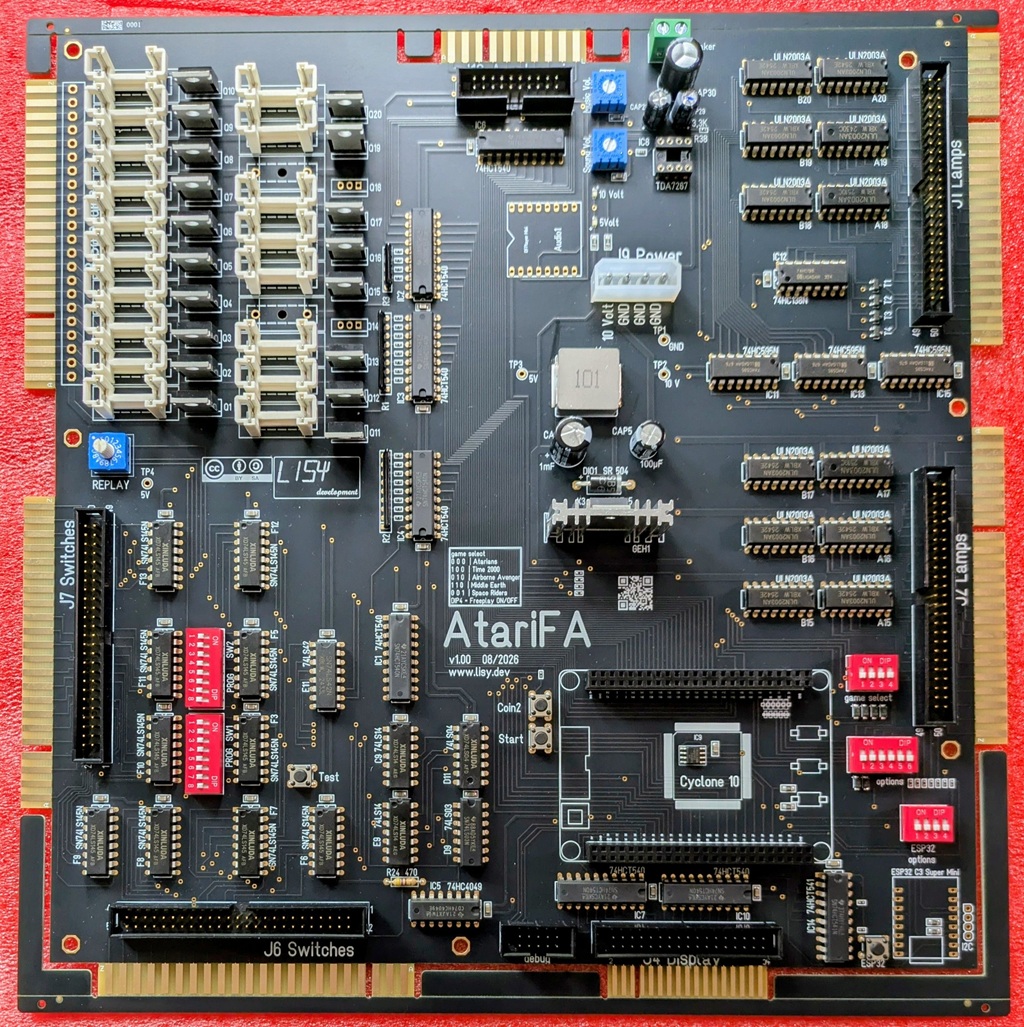

v1.00 assemblée par JLCPCB

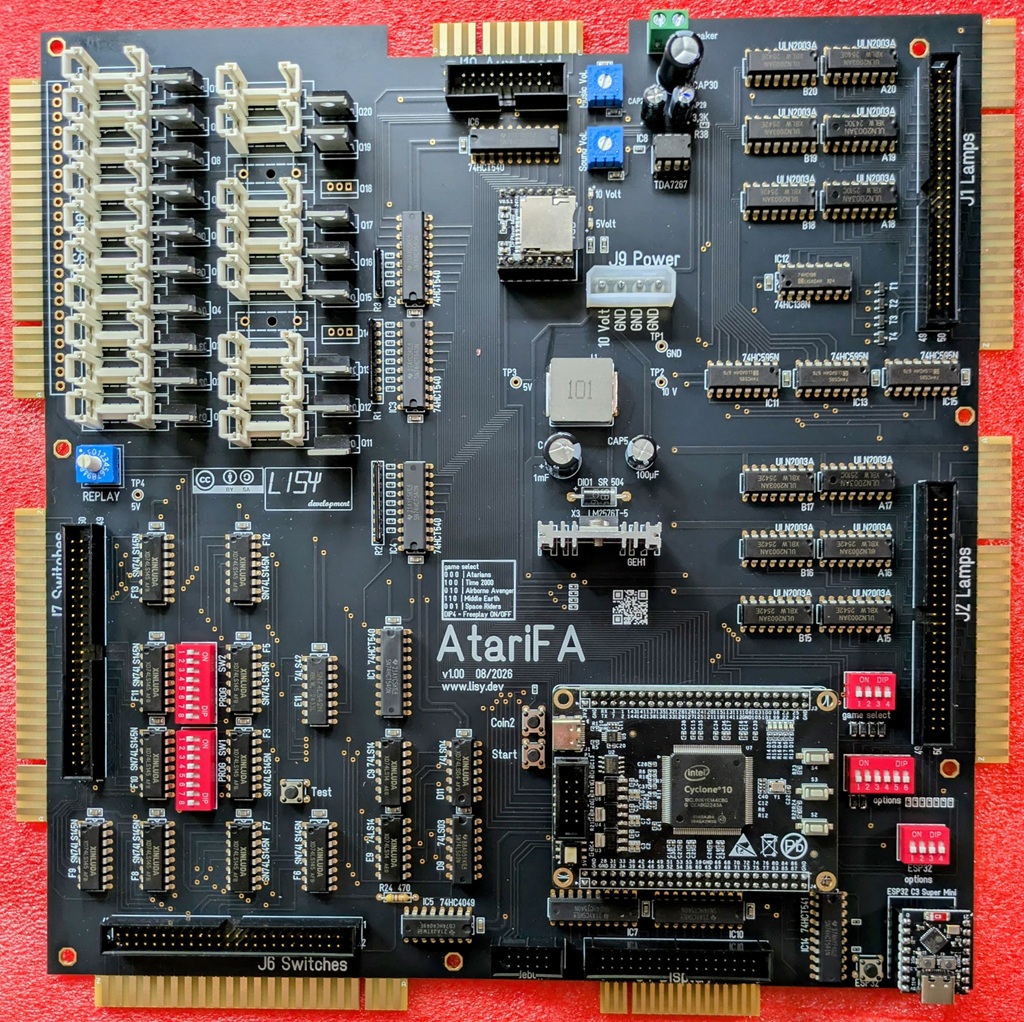

complète (sauf les fusibles)

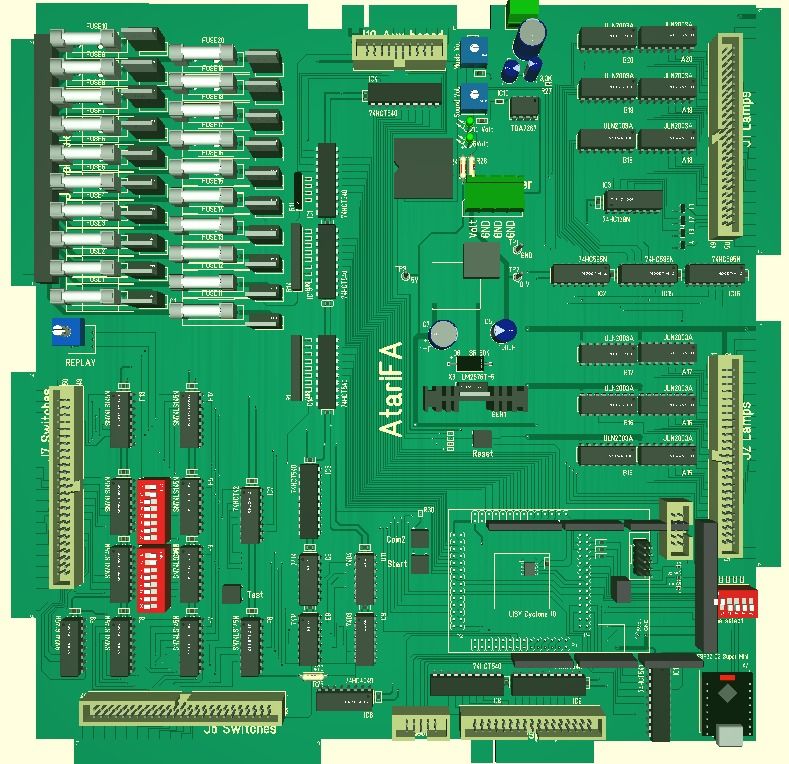

comparaison du CPU d'origine et de l'AtariFA

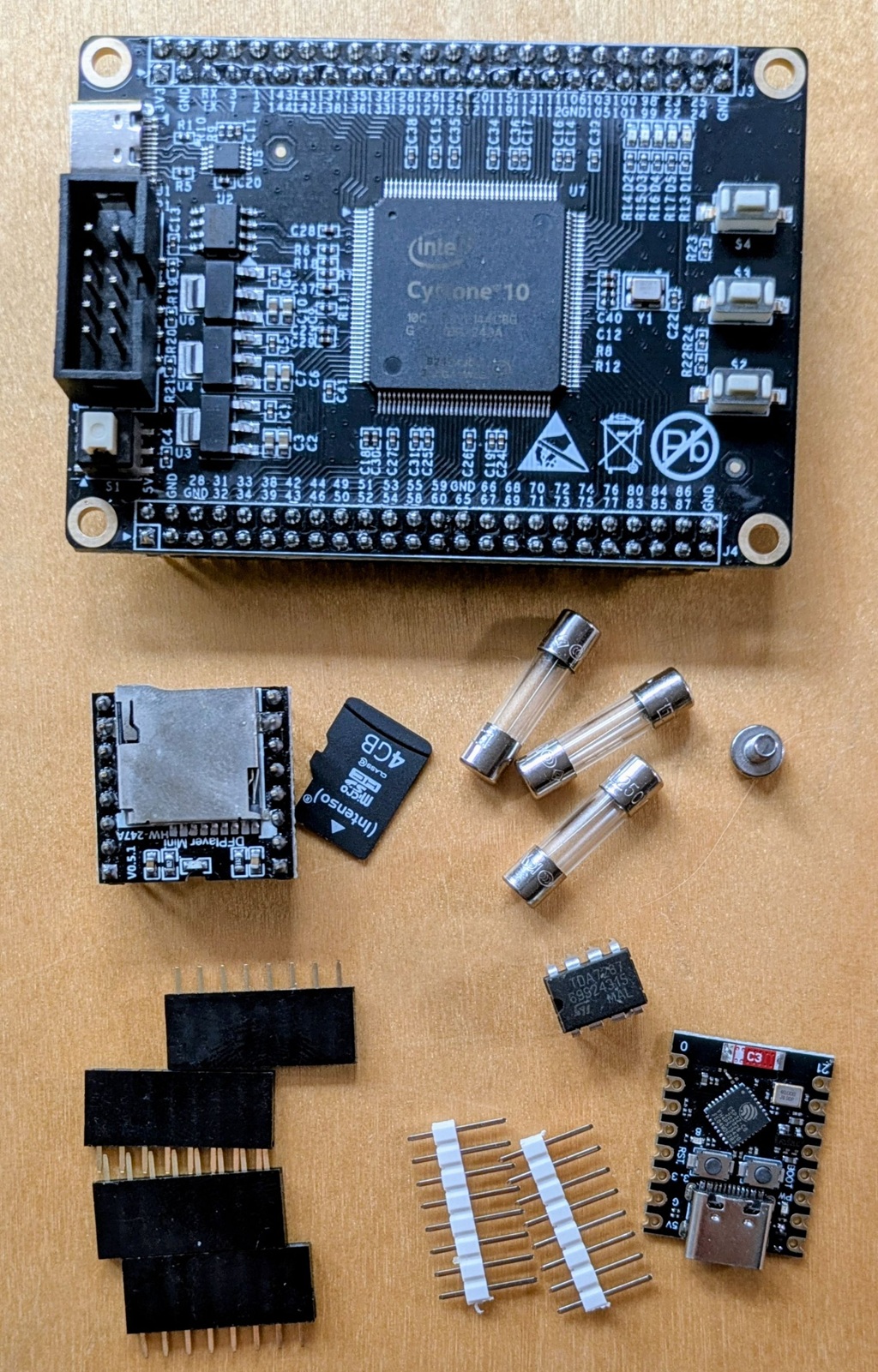

pièces nécessaires

en plus de ta commande JLCPCB, tu as besoin de quelques pièces.

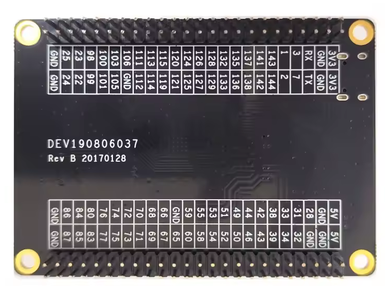

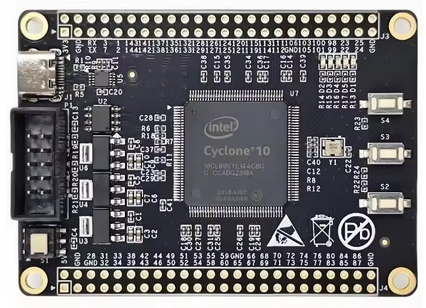

carte FPGA piggy back, tu as besoin d'une carte 'dev_open Cyclone IV'.

vis 3M 5mm, pour fixer les 'simple switches' LM2576 sur le dissipateur thermique.

18 fusibles 2 ampères / temporisés ( 5 x 20mm )

En option pour le son de fond : carte Micro SD / Miniplayer / TDA7267

En option pour 'FA-Control' : ESP32-C3 (choisir la couleur : C3 Super mini)

Le Miniplayer & ESP32-C3 Mini peuvent être soudés directement sur le PCB, OU tu utilises des connecteurs femelles 8 broches (recommandé)


composants supplémentaires nécessaires

installation

Suis les liens pour plus de détails

1) retire les rails de bord (tu peux les saisir avec des pinces)

2) programme la carte FPGA

3) place la carte FPGA sur le PCB AtariFA (il n'y a pas de détrompeur, vérifie bien la position !)

4) fixe le LM2576 sur le dissipateur thermique avec la vis 3M

5) insère les fusibles

6) place les supports, le miniplayer et le TDA7267 (en option pour le son de fond)

7) place les supports et l'ESP32-C3 (en option pour FA-Control)

instructions de commande pour la v1.10

Consulte la section documentation PCB.

Les données Gerber, la BOM et la liste de placement des composants (CPL) nécessaires se trouvent sur mon serveur de dépôt.

Note que la v1.10 n'a pas encore été testée !

La BOM est créée pour le placement direct des composants via JLCPCB ; si tu préfères des supports de composants et acheter les ICs toi-même, fais-le moi savoir.

Lors de la commande, pour obtenir le meilleur contact avec les connecteurs de bord, je recommande d'utiliser les 'Gold Fingers'. Pour cela, tu dois utiliser 'ENIG' comme finition de surface et cocher l'option 'Gold Finger'. ( Remarque : avec 'ENIG', tu es contraint d'utiliser le PCB 'standard' plutôt que l'option 'économique'.

Adaptateur

Pour pouvoir remplacer les connecteurs de bord d'origine et tester AtariFA sur le bureau, j'ai conçu plusieurs PCB adaptateurs qui peuvent être fixés au PCB AtariFA avec un connecteur femelle 50 broches.

Remplacement du connecteur de bord
Testeur de lampes
Testeur de commutateurs
Testeur de Solenoid

Premier test AtariFA 'sur établi'
