Atari Génération 1
Caractéristiques :
- LED, sans haute tension
- remplacement direct, connecteurs de bord inclus
- connecteur alternatif optionnel
Remarque :
Mes afficheurs nécessitent un peu plus de courant sur le 5 Volt que les afficheurs d'origine, il faut donc prévoir une alimentation externe 5 Volt supplémentaire ou quelques fils vers l'alimentation 5 Volt de l'Atari !
Afficheur Match / Crédit
Utilise ces chiffres LED (ou similaires, assure-toi de commander des digits de 0,56" à cathode commune).
Pas encore testé ! Photos à venir.

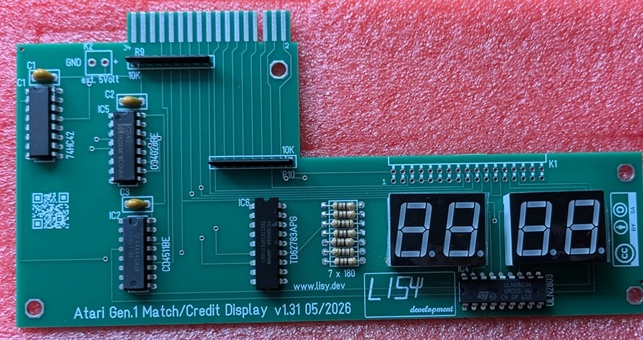

NOUVEAU ! Afficheur Match / Crédit v1.30
La conception initiale de mon afficheur Atari remonte à 2021. De nombreux composants sont désormais obsolètes, il est donc temps de le mettre à jour. Avec la v1.30, tu as la possibilité de faire assembler TOUS les composants par JLCPCB.
Cette version n'est pas encore testée, mais devrait fonctionner. Ce serait super si tu pouvais m'envoyer des photos du PCB final si tu passes une commande.
Afficheur de score
La version 1.2 peut être assemblée par JLCPCB. Tu n'as qu'à placer les CI dans les supports et souder les quatre grands LED.
Les CI nécessaires et les LED se trouvent dans mon panier Reichelt.

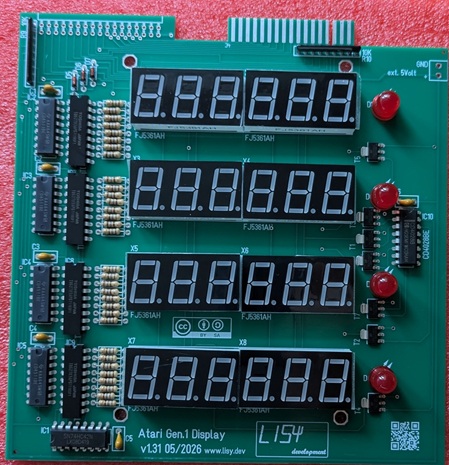

Version 1.2 (assemblée par JLCPCB )NOUVEAU ! Afficheur de score v1.30
La conception initiale de mon afficheur Atari remonte à 2021. De nombreux composants sont désormais obsolètes, il est donc temps de le mettre à jour. Avec la v1.30, tu as la possibilité de faire assembler TOUS les composants par JLCPCB.
Cette version n'est pas encore testée, mais devrait fonctionner. Ce serait super si tu pouvais m'envoyer des photos du PCB final si tu passes une commande.
dans un Atari Middle Earth (merci à Jim pour la photo)
Remarque : les versions antérieures à la v1.22 avaient un petit bug avec les LED « Player Up ». Pour IC6, 7, 8, 9, il faut couper la connexion entre la broche 1 et 2 et créer une nouvelle connexion entre la broche 1 et 3. (voir photo)Afficheur de score & Match/Crédit combiné (LCD)
pour les tests « sur le banc »
Pour l'afficheur LCD 4x20, tu peux utiliser celui du « panier Reichelt » ou tout autre afficheur compatible HD44780 ( Afficheur LCD sur Aliexpress )
