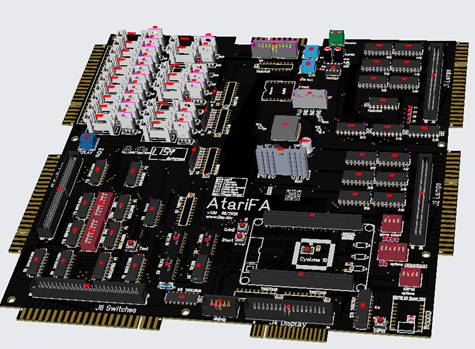

AtariFA
Ersatz-CPU für die Atari Generation 1 Pinball MPU.
Alle Generation 1 Spiele werden unterstützt:
Atarians - Time 200 - Airborne Avenger - Middle Earth - Space Riders
Hauptmerkmale:
- 1:1-Ersatz mit Unterstützung der originalen Randstecker ( zusätzliche Stecker verfügbar )
- alle 'externen' Bauteile sind THT für einfachen Austausch
- Piggyback-FPGA ersetzt CPU, ROM, RAM und die meisten Logik-ICs
- MOSFET Solenoid-Steuerung mit Sicherungen auf der Platine
- moderner Spannungsregler auf der Platine
- Standard-LEDs können anstelle von Lampen verwendet werden
- zusätzliches Soundboard auf der Platine mit wav/MP3-Hintergrundmusikfähigkeit
- Testmöglichkeiten 'auf der Werkbank' über zusätzliche Testboards
- Onboard-ESP32 für einfachen Zugriff & Steuerung über WiFi und Browser-basierte App 'FAcontrol '
benötigte Teile
zusätzlich zu deiner JLCPCB-Bestellung benötigst du einige Teile.

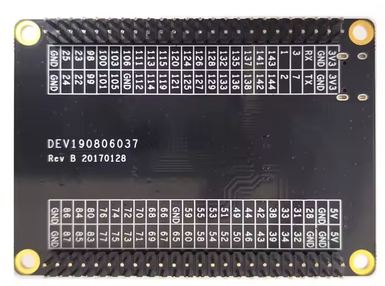

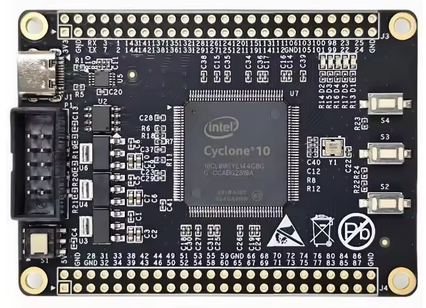

FPGA Piggyback-Board, du benötigst ein 'dev_open Cyclone IV' Board.
3M-Schraube 5mm, um die LM2576 'Simple Switches' am Kühlkörper zu befestigen.
18 Sicherungen 2 Ampere / Träge ( 5 x 20mm )
Optional für Hintergrundton: Micro SD-Karte / Miniplayer / TDA7267
Optional für 'FA-Control': ESP32-C3 (Farbe wählen: C3 Super mini )
Miniplayer & ESP32-C3 Mini können direkt auf das PCB gelötet werden, ODER du verwendest 8-polige Buchsenleisten (empfohlen)
Installation
Folge den Links für Details
1) Randleisten entfernen (du kannst sie mit einer Zange greifen)
2) das FPGA-Board programmieren
3) das FPGA-Board auf das AtariFA PCB aufstecken (es gibt keine Kodierung – Position unbedingt prüfen!)
4) den LM2576 mit der 3M-Schraube am Kühlkörper befestigen
5) Sicherungen einsetzen
6) Sockel, Miniplayer und TDA7267 einsetzen (optional für Hintergrundton)
7) Sockel und ESP32-C3 einsetzen (optional für FA-Control)
Bestellanleitung für v1.10
Schau dir die PCB-Dokumentationssektion.
Die benötigten Gerber-Daten, BOM und Component Placement List (CPL) findest du auf meinem Repository-Server.
Hinweis: v1.10 ist noch nicht getestet!
Die BOM ist für die direkte Bestückung der ICs über JLCPCB erstellt. Wenn du IC-Sockel bevorzugst und die ICs selbst kaufen möchtest, melde dich gerne bei mir.
Beim Bestellen empfehle ich für einen optimalen Kontakt an den Kantensteckern die Option 'Gold Fingers'. Dazu musst du 'ENIG' als Oberflächenveredelung wählen und die Option 'Gold Finger' aktivieren. ( Hinweis: bei 'ENIG' bist du gezwungen, 'standard' PCB statt 'economic' zu verwenden.
Adapter
Um die originalen Kantenstecker ersetzen und AtariFA auf dem Schreibtisch testen zu können, habe ich mehrere Adapter-PCBs entworfen, die mit einem 50-poligen Buchsenverbinder am AtariFA PCB befestigt werden können.
