Bally

Caractéristiques :

- LED, sans haute tension

- peut être atténué

- activation/désactivation des points

- version 6 chiffres et 7 chiffres disponibles

- les afficheurs 7 chiffres peuvent être utilisés dans les jeux à 6 chiffres (avec le ROM bootleg 7 chiffres)

Dans la plupart des cas, pour un Bally 'standard' (4 joueurs), tu auras besoin de quatre afficheurs 7 chiffres et d'un afficheur 6 chiffres.

comment commander ton afficheur Bally

Consulte la section documentation PCB.

Les données Gerber nécessaires, la nomenclature et la liste de placement des composants (CPL) se trouvent ci-dessous.

En plus de la carte préassemblée, tu as besoin des composants des paniers de la boutique et de ces chiffres LED (ou similaires — assure-toi de commander des chiffres de 0,8" à cathode commune).

6 chiffres

Nouveau ! Version 1.34 avec condensateur CMS

Panier Reichelt (sans chiffres LED)

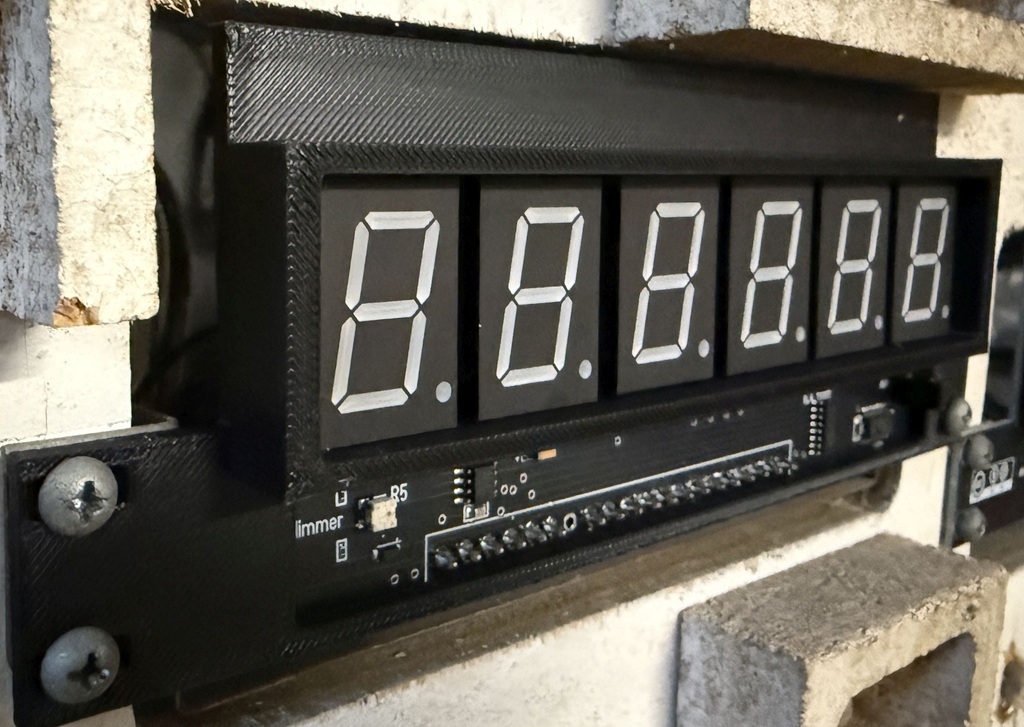

carte 6 chiffres préassemblée

seulement quelques composants à souder

Trouve les schémas, les données Gerber, la nomenclature et les fichiers CPL dans mon dépôt

7 chiffres

Nouveau ! Version 1.4 avec condensateur CMS et afficheurs LED rouges (en option) préassemblés.

Panier Reichelt (sans chiffres LED)

carte 7 chiffres préassemblée

seulement quelques composants à souder

Mes afficheurs 7 chiffres peuvent être utilisés directement pour mettre à niveau les Bally Pinball 6 chiffres en 7 chiffres avec un ROM bootleg 7 chiffres, comme décrit par Okaegi sur son site. Le 'petit PCB' décrit sur cette page est déjà intégré, pas besoin de nouveau câblage, c'est simplement 'plug and play' !

Tu dois configurer l'afficheur en réglant trois cavaliers (ou ponts de soudure) comme indiqué sur le PCB !

Il y a deux modes :

- mode '6 chiffres' -> pour un jeu qui dispose habituellement d'afficheurs 6 chiffres, avec le ROM mod installé
- mode '7 chiffres' -> pour un jeu qui dispose d'afficheurs 7 chiffres

Trouve les schémas, les données Gerber, la nomenclature et les fichiers CPL dans mon dépôt

Grâce à la nomenclature et au CPL fournis, tu peux choisir entre des chiffres LED (rouges) préassemblés ou décider de souder et d'acheter les LED toi-même.

Nouveau : Pour la version avec chiffres LED préassemblés, tu peux aussi passer une commande 'en un clic' sur PCBWay via le lien ci-dessous ! Consulte aussi mon comparatif entre une commande chez JLCPCB et PCBWay.
