Atari Generation 1
Merkmale:
- LED, keine Hochspannung
- Direktersatz, Kantensteckverbinder inklusive
- optionaler alternativer Steckverbinder
Hinweis:
Meine Anzeigen benötigen etwas mehr Strom aus den 5 Volt als die originalen Anzeigen, daher ist ein zusätzliches externes 5-Volt-Netzteil oder eine direkte Verdrahtung zur Atari-5-Volt-Versorgung erforderlich!
Match-/Credit-Anzeige
Verwende diese LED-Ziffern (oder ähnliche – achte darauf, dass du 0,56"-Ziffern mit gemeinsamer Kathode bestellst).
Noch nicht getestet! Bilder folgen.

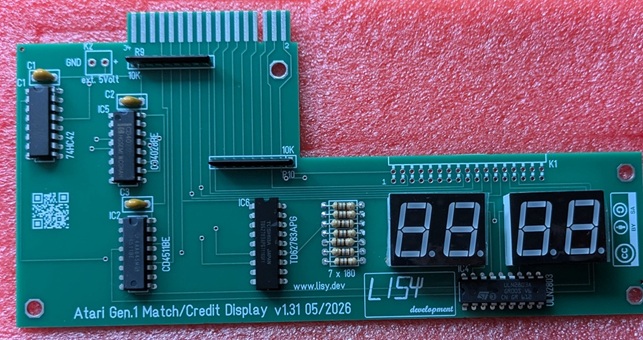

NEU! Match-/Credit-Anzeige v1.30
Das ursprüngliche Design meiner Atari-Anzeige stammt aus dem Jahr 2021. Viele Bauteile sind inzwischen obsolet, also Zeit für ein Update. Mit v1.30 hast du die Möglichkeit, ALLE Bauteile von JLCPCB bestücken zu lassen.
Diese Version ist noch nicht getestet, sollte aber funktionieren. Es wäre toll, wenn du mir Bilder des fertigen PCB schicken könntest, falls du eine Bestellung aufgibst.
Score-Anzeige
Version 1.2 kann von JLCPCB bestückt werden. Du musst nur die ICs in die Sockel einsetzen und die vier 'großen' LEDs anlöten.
Die benötigten ICs und LEDs findest du in meinem Reichelt-Warenkorb.

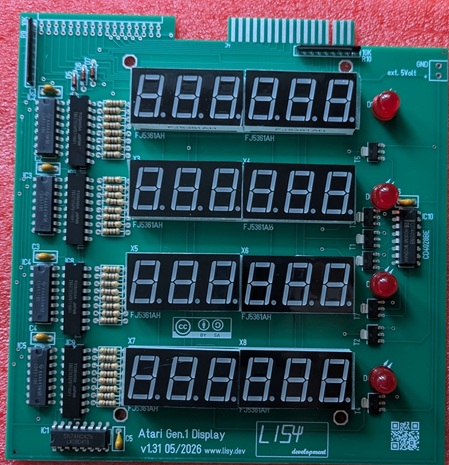

Version 1.2 (von JLCPCB bestückt)NEU! Score-Anzeige v1.30
Das ursprüngliche Design meiner Atari-Anzeige stammt aus dem Jahr 2021. Viele Bauteile sind inzwischen obsolet, also Zeit für ein Update. Mit v1.30 hast du die Möglichkeit, ALLE Bauteile von JLCPCB bestücken zu lassen.
Diese Version ist noch nicht getestet, sollte aber funktionieren. Es wäre toll, wenn du mir Bilder des fertigen PCB schicken könntest, falls du eine Bestellung aufgibst.
in einem Atari Middle Earth (Dank an Jim für das Bild)
Hinweis: Versionen vor v1.22 hatten einen kleinen Fehler bei den 'Player Up'-LEDs. Für IC6,7,8,9 musst du die Verbindung zwischen Pin1 und Pin2 trennen und eine neue Verbindung zwischen Pin1 und Pin3 herstellen. (siehe Bild)kombinierte Score- & Match-/Credit-Anzeige (LCD)
zum Testen 'auf dem Tisch'
Für die 4x20-LCD-Anzeige kannst du die aus dem 'Reichelt-Warenkorb' oder eine beliebige andere HD44780-kompatible Anzeige verwenden ( LCD-Anzeige auf Aliexpress )
